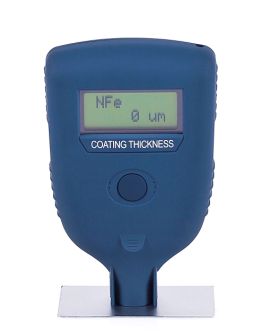

高精度涂層測厚儀

高精度涂層測厚儀概述：

在國內同類產品中，測量精度（A級），速度快，穩定性。且操作方便，內置打印，外形美觀它能快速、無損傷、精密地進行涂、鍍層的測量。既可用于實驗室，也可用于工程現場。通過適用不同的側頭，還可滿足多種測量需要。本儀器廣泛地用于制造業、金屬加工業、化工業、商檢等檢測領域。是材料保護專業必備的儀器。本儀器符合以下標準：GB/T 4956-1985磁性金屬基體上非磁性覆蓋層厚度測量，磁性方法；GB/T 4957-1985非磁性金屬基體上非導電覆蓋層厚度測量，渦流方法。JB/T 8393-1996磁性和渦流式覆層厚度測量儀JJG 889-95《磁阻法測厚儀》 JJG818-93《電渦流式測厚儀》

高精度涂層測厚儀功能特點：

● 全中文界面操作，更方便；

● 本儀器采用了磁性和渦流兩種測厚方法，可無損地測量磁性金屬基體(如鋼、鐵、合金和

硬磁性鋼等)上非磁性覆蓋層的厚度(如鋅、鋁、鉻、銅、橡膠、油漆等)及非磁性金屬基

體(如銅、鋁、鋅、錫等)上非導電覆蓋層的厚度(如:橡膠、油漆、塑料、陽極氧化膜等)。
● 可使用7 種測頭(F400、F1、F1/90°、F10、CN02、N1)
● 具有兩種測量方式：單次測量和連續測量（大面積內快速獲取讀數）轉換公、英制轉換；

● 具有兩種工作方式：直接方式(DIRECT)和成組方式(A-B)；
● 設有五個統計量：平均值（MEAN）、值（MAX）、小值（MIN）、測試次數（NO．）、

標準偏差（S．DEV）；
● 多種校準方式：可采用一試片校準和兩試片校準方法對儀器進行校準，并可用五試片校準對儀器的系統誤差進行修正；
● 具有存貯功能：可存儲4類工件，每類工件26組，每組15個測量值，共1560個測量值；

● 具有刪除功能：對測量中出現的單個可疑數據進行刪除，也可刪除存貯區內的所有數據，以便進行新的測量；
● 可設置限界：對限界外的測量值能自動報警；
● 內置熱敏打印機：可以直接打印當前測量的數據，也可選擇存儲的某一組數據。

● 具有與PC 機通訊的功能：可將測量值、統計值傳輸至PC 機，以便對數據進行進一步處

理；
● 操作過程有蜂鳴聲提示；
● 設有兩種關機方式：手動關機方式和自動關機方式

高精度涂層測厚儀測量原理：采用了磁性和渦流兩種測厚方法，可無損地測量磁性金屬基體( 如鋼、鐵、合金和硬磁性鋼等 )上非磁性涂蓋層的厚度(如鋁、鉻、銅、琺瑯、橡膠、油漆等)及非磁性金屬基體(如銅、鋁、鋅、錫等)上非導電涂蓋層的厚度(如:琺瑯、橡膠、油漆、塑料等)。

a) 磁性法(F型測頭)

當測頭與涂蓋層接觸時，測頭和磁性金屬基體構成一閉合磁路，由于非磁性涂蓋層的存在，使磁路磁阻變化，通過測量其變化可導出涂蓋層的厚度。

b) 渦流法(N型測頭)

利用高頻交變電流在線圈中產生一個電磁場，當測頭與涂蓋層接觸時，金屬基體上產生電渦流，并對測頭中的線圈產生反饋?zhàn)饔?，通過測量反饋?zhàn)饔玫拇笮】蓪?dǎo)出涂蓋層的厚度。
高精度涂層測厚儀技術參數：
